La geotermia che non ti aspetti

Sistemi alternativi per sfruttare la fonte geotermica

sistema con palizzata energetica di circa 100 metri lineari per riscaldamento e raffrescamento di uno stabilimento industriale di nuova costruzione in Provincia di BiellaOltre ai sistemi geotermici tardizionali : sonde verticali, sonde orizzontali ed impianti ad acqua di falda, la nostra ditta, in collaborazione con i propri partners, ha sperimentato e realizzato dei sistemi alternativi che risultano essere parimenti ed in molti casi piu’ efficienti e che consentono di abbattere in maniera importante i costi di realizzazione.

1- Palizzata energetica



E’ un tipo di impianto ormai molto diffuso anche in Italia. Abbiamo al nostro attivo diverse realizzazioni di questo tipo sia ad uso residenziale che industriale.
Nella fotografia un sistema con palizzata energetica di circa 100 metri lineari per riscaldamento e raffrescamento di uno stabilimento industriale di nuova costruzione in Provincia di Biella

La palizzata energetica, formata da un circuito unico di materiale palstico simile a quello delle sonde geotermiche verticali, risulata in parte fuori terra ed in parte interrata
La parte esterna sfrutta l’irraggiamento solare e gli agenti atmosferici (pioggia, neve). La parte sotterranea sfrutta invece il bacino geotermico che si e’ creato nel terreno. La combinazione delle due cose permette di ottenere un rendimento della pompa di calore molto alto





2- Muro Energetico ad assorbimento

Il principio di funzionamento e’ simile a quello della palizzata con la differenza che i captatori sono annegati in un muro di cemento che puo’ essere una recinzione, oppure la struttura stessa dell’edificio (vedi foto)
In questo modo i costi si abbattono ulteriormente

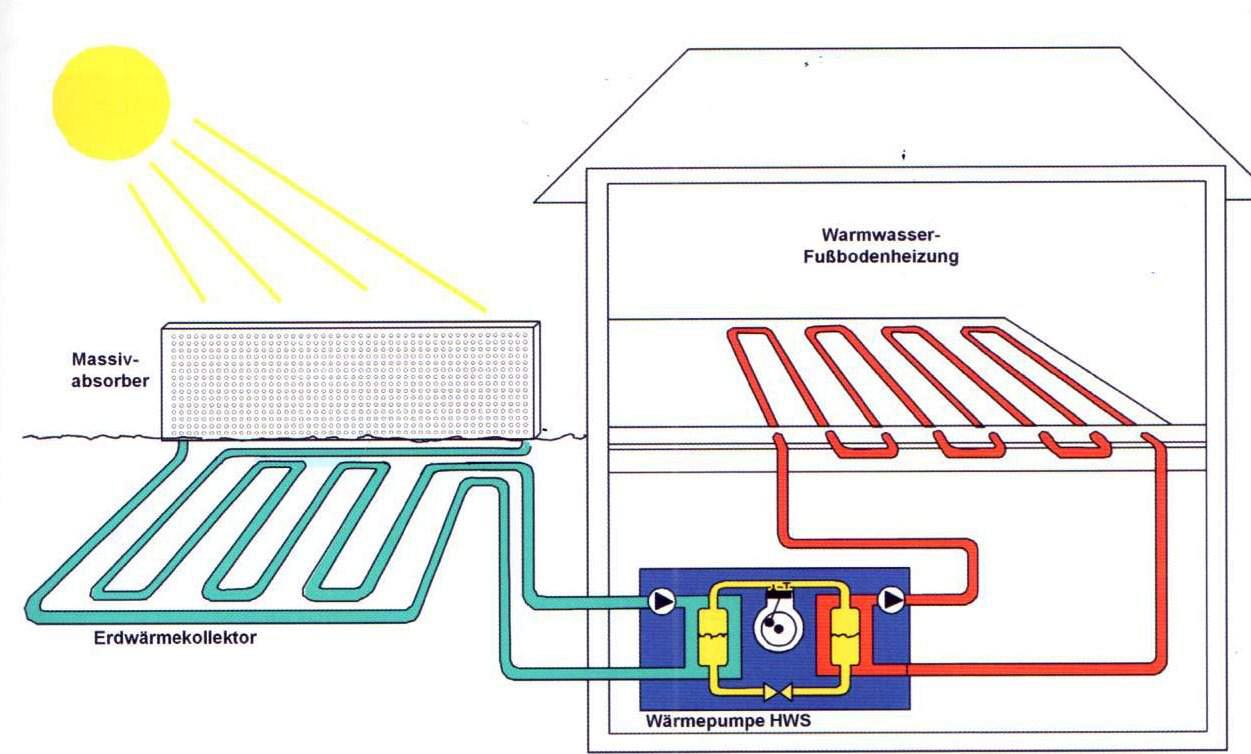

Il muro energetico deve essere abbinato ad un circuito di sonde orizzontali che sfruttino il gradiente geotermico del terreno come nello schema qui sottomuro energetico ad assorbimento

muro energetico ad assorbimento 3

muro energetico ad assorbimento 2

muro energetico ad assorbimento 1

3- Canestri energetici

Si tratta di sonde geotermiche di ampio diametro che vengono inserite nel terreno a bassa profondita’, circa 4-5 metri
Il vantaggio consiste nel fatto che la perforazione puo’ essere effettuata con macchine agricole modificate e quindi a costi decisamente inferiori rispetto alle sonde geotermiche tradizionali

canestri energetici

4- Sonde geotermiche in trincea

Allo stesso modo si puo’ sviluppare un impianto geotermico a sonde orizzontali realizzando , al posto di uno sbancamento di forma geometrica, delle trincee poco profonde e di lunghezza adeguata. Cosi’ facendo si possono gestire gli spazi esterni disponibili con maggiore flessibilita’ ed utilizzando degli escavatori agricoli

Sonde geotermiche in trincea



5- Sonde geotermiche nel vespaio

Talvolta si possono fruttare le opere edili per il consolidaemnto dell’abitazione oppure per la realizzazione di vespai e intercapedini allo scopo di posare le sonde geotermiche a servizio della pompa di calore
E’ evidente che anche in questo caso i costi di installazione esterni, come per esempio la perforazione, vengono quasi azzerati

Sonde geotermiche vespaio
